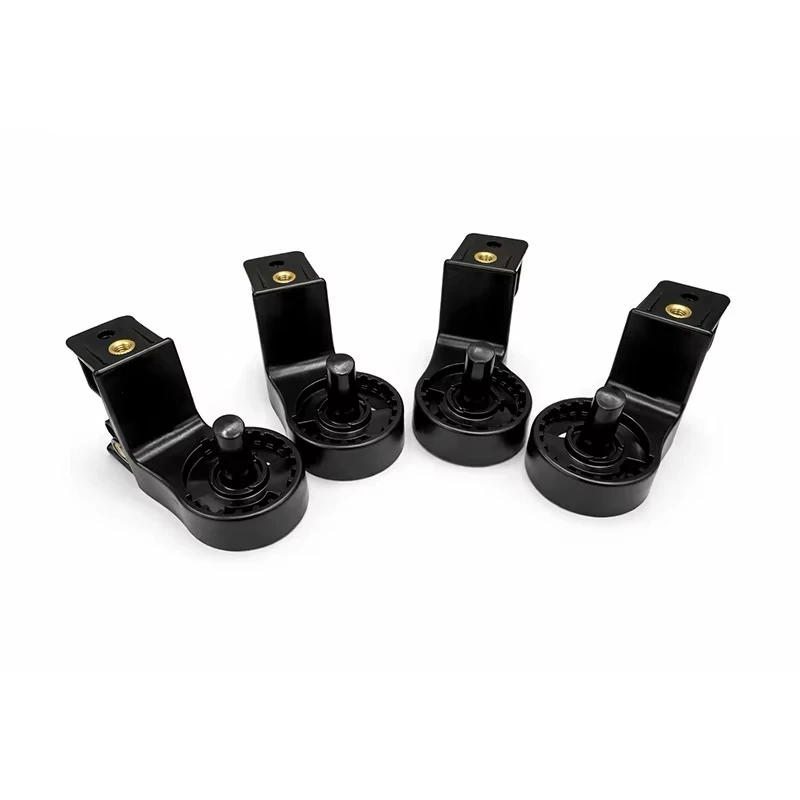

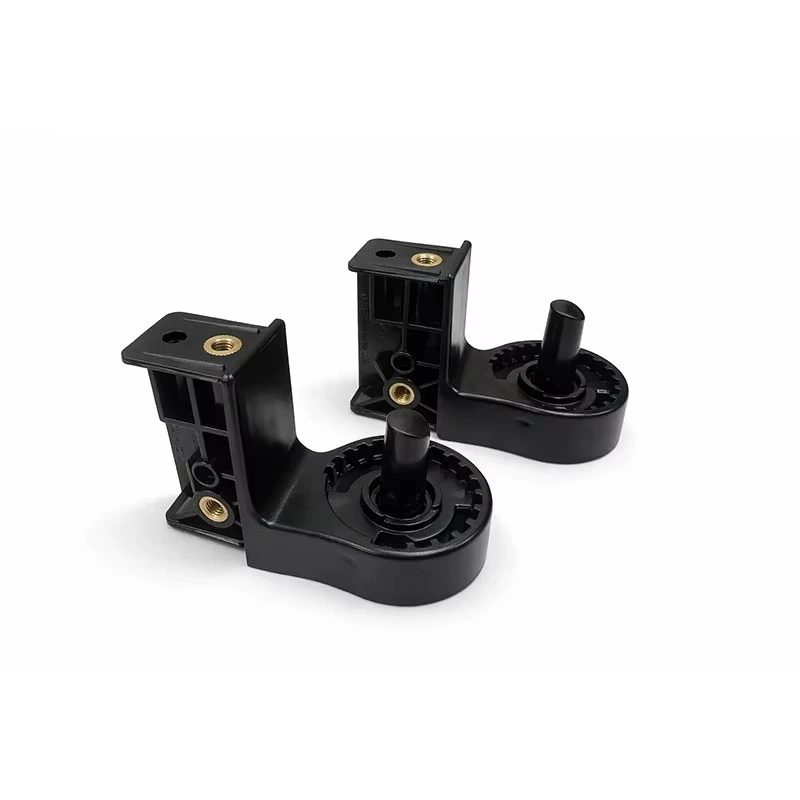

Komponent Strutturali Mekkanika ta 'Preċiżjoni B'Inserzjonijiet tal-Metall

Dan il-komponent strutturali mekkaniku ta 'preċiżjoni integrat ħafna jgħaqqadiffurmar ta 'injezzjoni u daħħal tal-metallteknoloġiji. In-naħa tax-xellug għandha bażi ta 'immuntar fissi kwadra b'kustilji esterni ta' rinfurzar tal-grilja, li fiha inserzjonijiet bil-kamin tar-ram knurled pre-inkorporati b'mod preċiż fuq il-wiċċ u l-intern tiegħu biex tinkiseb rbit tal-bolt-qawwa għolja. In-naħa tal-lemin hija ddisinjata bħala ġonta ta 'rotazzjoni/aġġustament mgħammra b'ċirku tal-ger intern, xaft ċentrali li jdur, u postijiet tal-limitu. L-istruttura ġenerali hija kompatta u multi-funzjonali, li tappoġġja l-iffurmar tal-injezzjoni tad-dwana bl-użu ta' plastiks tal-inġinerija bħalABS jew Nylon industrijali ta'-qawwa għolja, li tiżgura durabilità eċċezzjonali meta tkun soġġetta għal torque mekkaniku u aġġustamenti ripetuti.

• Għoli-Għamara tal-Uffiċċju & Tagħmir Ergonomiku:Adattat għal ġonot li jsakkar rotazzjonali u blokki ta' twaħħil aġġustabbli fl-għoli-f'siġġijiet ergonomiċi tal-kompjuter, skrivaniji intelliġenti bil-wieqfa, u brackets multi-funzjonali.
• Awtomazzjoni Industrijali u Tagħmir mekkaniku:Applikata b'mod wiesa 'f'linji ta' produzzjoni awtomatizzati u tagħmir tat-test għal armi ta 'aġġustament u ġonot ta' konnessjoni li jeħtieġu pożizzjonament b'ħafna -angoli, qfil mekkaniku, u tagħbijiet ta 'stress frekwenti.
• Multi-Armi ta' Appoġġ Mekkaniku u Tagħmir tal-Wiri:Użat bħala limitu mekkaniku u komponenti ta 'twaħħil rotazzjonali fuq diversi armi aġġustabbli, muntaturi ta' proġettazzjoni, jew attrezzaturi tal-bank tax-xogħol industrijali.

Għal dan il-komponent kumpless li fih inserzjonijiet tal-metall u strutturi tal-irkaptu, il-manifattura tippreżenta sfidi tekniċi speċifiċi u kontromiżuri korrispondenti:

Sfida 1: Spostament ta 'inserzjonijiet tal-metall (ġewż tar-ram) jew inkapsulament tal-plastik inadegwat waqt l-injezzjoni

Analiżi tal-Kawżi Għerq:Waqt injezzjoni ta' pressjoni għolja-, il-plastik imdewweb jiċċirkola malajr b'forzi ta' impatt qawwija. Jekk il-pinnijiet tal-lokalizzazzjoni tad-daħħal huma ddisinjati ħażin jew il-preċiżjoni tal-għeluq tal-moffa-ma tkunx biżżejjed, il-ġewż tar-ram huma suxxettibbli ħafna għal ċaqliq jew inklinazzjoni.

Soluzzjoni:Timplimentadaħħal it-teknoloġija tat-tisħin minn qabelu ddisinja-labar ta' lokalizzazzjoni manjetiċi jew mekkaniċi ta' preċiżjoni għolja biex tiżgura li l-inserzjonijiet ikunu mwaħħla sew fil-kavità tal-moffa; fl-istess ħin jottimizzaw il-postijiet tal-bieb sabiex il-plastik jitgeżwer bla xkiel madwar id-daħla tal-inserzjoni, u jifforma reżistenza massima ta' pull-out u torsjonali.

Isfida 2: Preċiżjoni tal-iffurmar u demolding tal--Irkaptu Intern tan-naħa tal-lemin u tax-xaft ċentrali

Analiżi tal-Kawżi Għerq:L-istruttura taċ-ċirku tal-ger hija kkomplikata. Kontroll instabbli ta 'jinxtorob jew angoli ta' abbozz insuffiċjenti jistgħu faċilment iwasslu għal profili ta 'snien mhux kompluti jew grif ta' demolding.

Soluzzjoni:Agħżel azzar tal-moffa ta' grad-għoli u ffabbrika kavitajiet tal-irkaptu bl-użu ta' magni CNC ta' preċiżjoni u qtugħ tal-wajer ta'-veloċità bil-mod; jinkorpora mekkaniżmi ta 'demolding bla xkiel u kontroll preċiż tat-temperatura fid-disinn tal-moffa biex tiżgura li l-preċiżjoni tal-malji tal-ger intern tilħaq l-istandards.

Sfida 3: Stress Intern u Marki ta' Jegħrqu f'junctions ħoxnin-sa-Rqaq tal-Ħitan

Soluzzjoni:Uża disinji tal-kustilja tal-grilja interna fuq il-bażi fissa kwadra biex tibbilanċja l-ħxuna tal-ħajt; timplimenta kontroll tal-pressjoni ta 'żamma f'diversi stadji matul il-parametri tal-injezzjoni biex telimina l-marki tas-sink tal-wiċċ.

Biex niżguraw l-eżekuzzjoni bla xkiel ta' kull proġett ta' komponent strutturali ta' inserzjoni tad-dwana mid-disinn sal-produzzjoni tal-massa, waqqafna fluss tax-xogħol ta' operazzjoni standardizzat ta' għaxar-passi rigoruż u trasparenti:

1. Tpinġija & Daħħal Reviżjoni:-Reviżjoni fil-fond ta' tpinġijiet 2D/3D, verifika tal-ispeċifikazzjonijiet, it-tolleranzi, u r-rekwiżiti tal-inkapsulament tal-plastik tal-inserts tar-ram, segwit minn valutazzjonijiet DFM (Disinn għall-Manifattura).

2. Fabbrikazzjoni ta 'għodda:Manifattura tal-moffa li tuża azzar tal-moffa ta' grad-għoli (bħal P20, H718, jew azzar reżistenti għall-ilbies-), li jintegra l-pożizzjonament tal-inserzjoni u l-magni tal-kavità tal-ger.

3. Moulding Prova (T1):It-twettiq tal-ġirja ta 'prova inizjali (T1) biex tivverifika l-istabbiltà tal-pożizzjonament tal-inserzjoni, il-kompletezza tal-mili tal-plastik, u l-preċiżjoni tal-malji tal-ger.

4. L-Ewwel Kampjun Dispaċċ:Twassil ta 'kampjuni inizjali T1 lill-klijent permezz ta' kurrier internazzjonali għall-assemblaġġ, it-torque tal-kamin, u l-ittestjar funzjonali.

5. Evalwazzjoni tal-Kampjun u Feedback:Il-klijent iwettaq ittestjar komprensiv tal-kampjuni u jipprovdi feedback dwar mikro-aġġustamenti dimensjonali.

6. Modifika tal-moffa:It-twettiq ta 'modifiki preċiżi tal-moffa bbażati fuq feedback biex jiġi żgurat li t-tolleranzi kollha tajbin huma bla difetti.

7. Dispaċċ Sekondarju tal-Kampjun:Twettiq ta' molding mill-ġdid-prova u dispaċċ mill-ġdid ta' kampjuni riveduti għall-konferma finali tal-klijent.

8. Approvazzjoni Finali:Il-klijent jiffirma kampjuni li jilħqu l-istandards tal-produzzjoni tal-massa-u jissakkar il-parametri tal-proċess.

9. Produzzjoni tal-Massa:Tnedija tal-linja ta 'produzzjoni tal-massa tal-iffurmar tal-injezzjoni ta'-preċiżjoni għolja, li tinforza b'mod strett it-tqegħid ta 'inserzjoni manwali/robotika u spezzjonijiet komprensivi.

10. Kunsinna Globali u Wara-Bejgħ:Tbaħħir globalment b'ippakkjar reżistenti għall-umdità-u x-xokk-, appoġġjat minn appoġġ tekniku ta' wara-bejgħ għal żmien twil-.

• Daħħal Pull-Out & Torque Testing:L-użu ta' miters tat-torque professjonali biex iwettqu testijiet distruttivi kontra-torsion u pull-out fuq inserzjonijiet tar-ram, li jiżguraw konnessjonijiet siguri bil-kamin mingħajr tqaxxir.
• Skanjar Dimensjonali-Sħiħ tas-CMM:Kejl tal-Magni tal-Kejl tal-Koordinati ta 'Preċiżjoni (CMM) tal-ispazjar tat-toqob tal-immuntar, dijametri ta' ġewwa tal-ger, u koassjalità tax-xaft.
• Spezzjoni Komprensiva tad-Dehra u l-Assemblea:Screening rigoruż għall-flash, l-inklinazzjoni tal-inserzjoni, u shots qosra biex jiggarantixxu kwalità li toħroġ.

• Gwida għall-Ottimizzazzjoni tal-Proċess:Jipprovdu suġġerimenti ta 'titjib fl-inġinerija professjonali rigward it-torque tal-issikkar tal-kamin jew kwistjonijiet ta' saħħa strutturali li jiltaqgħu magħhom waqt l-assemblaġġ tal-klijent.
• Manutenzjoni tal--Moffa fit-Tul:Tindif u manutenzjoni regolari tal-moffa pprovduti biex tiġi żgurata kwalità stabbli fuq ordnijiet mill-ġdid ta'-volum għoli.
• Mekkaniżmu ta' Rispons 7×24:Appoġġ tekniku ddedikat lest biex iwieġeb mistoqsijiet u jipprovdi servizz komprensiv fi kwalunkwe ħin.
